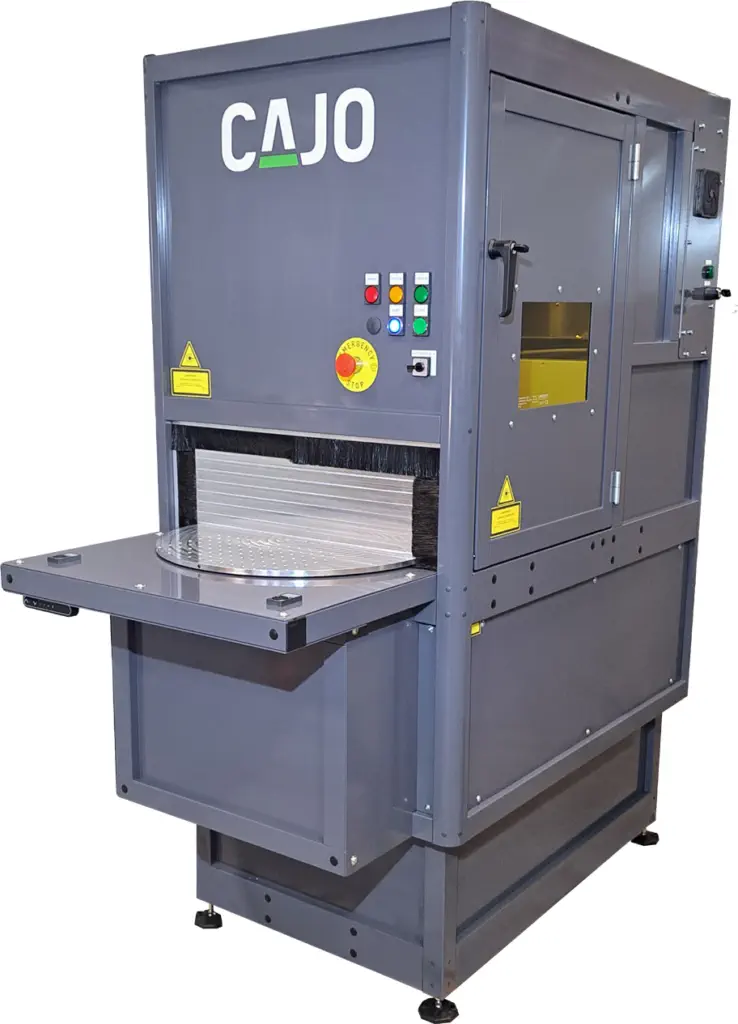

CAJO HELIXA™ este o platformă de marcare laser turnkey, servo-driven, dezvoltată pentru marcarea eficientă a produselor semifinite și finite, cu accent pe productivitate, flexibilitate și ergonomie. Sistemul este echipat cu axă Z servo-controlată și masă rotativă cu două poziții, ceea ce permite ca o piesă sau un lot să fie marcat în timp ce următorul este încărcat sau descărcat, reducând timpii morți și crescând randamentul procesului.
Prin modul inteligent de producție din CajoSuite™, operatorul poate defini piese diferite și suprafețe de marcare diferite pentru fiecare ciclu. Sistemul ajustează automat axa Z pentru a menține precizia marcării pe produse cu geometrii și înălțimi variabile. CAJO HELIXA™ poate fi utilizat ca stație independentă sau integrat într-o linie de producție, inclusiv în aplicații automatizate cu robot de încărcare/descărcare și conveyor de evacuare.
Caracteristici
- Masă rotativă cu două poziții pentru productivitate ridicată și timpi morți reduși.
- Axă Z servo-controlată pentru marcaje precise pe piese cu înălțimi diferite.
- Integrare ușoară în linii automate, inclusiv cu robot și conveyor.
- Creare flexibilă de conținut variabil prin CajoSuite™: logo-uri, serii, QR, DataMatrix și coduri de bare.
- Construcție industrială ergonomică, cu înălțime reglabilă electric și suport pentru biblioteca verificată de materiale Cajo.
Specificații tehnice
| Tip laser | Sistem industrial de marcare laser, configurabil cu surse Tailor FiberPlus 20 / 60 / 100 W sau Tailor UV 4 W |
| Clasă laser | Clasa 1 |
| Unități laser compatibile | Tailor FiberPlus 20 W / 60 W / 100 W; Tailor UV 4 W, cu cabinet extins |
| Tehnologie de marcare | Marcare laser permanentă, precisă și repetabilă |
| Proces de lucru | Semi-automat, cu masă rotativă în două poziții |
| Masă rotativă | 2 poziții |
| Sarcină maximă masă rotativă | 30 kg |
| Înălțime maximă piesă pe masa rotativă | 150 mm |
| Axă de poziționare | Axă Z servo-controlată |
| Reglare poziție cap de marcare | Controlată software prin CajoSuite™ |
| Înălțime reglabilă electric | ±150 mm, cu memorii de poziție |
| Câmp de marcare | Stabilit în funcție de optica aleasă |
| Dimensiune maximă piesă cu ușă laterală – FiberPlus 175 × 175 mm | 210 × 300 × 260 mm H × W × L |
| Dimensiune maximă piesă cu ușă laterală – FiberPlus 220 × 220 mm | 120 × 300 × 260 mm H × W × L |
| Dimensiune maximă piesă cu ușă laterală – UV 160 × 160 mm | 220 × 300 × 260 mm H × W × L |
| Software de marcare | CajoSuite™ |
| Funcții software | Logo-uri, numere de serie, coduri de bare, coduri QR, coduri DataMatrix și informații variabile de produs |
| Alimentare electrică | 240 V / 50 Hz sau 110 V / 60 Hz, în funcție de versiunea echipamentului |
| Consum electric | 300 W + unitatea Tailor |
| Mediu de operare | 10–40 °C |
| Umiditate admisă | ≤95%, mediu fără condens |
| Ieșire exhaustor fum | 50 mm |
| Conectivitate | I/O: 6 × IN 24 VDC, 6 × OUT 24 VDC; 1 × LAN pentru control; 1 × EtherCAT opțional |
| Dimensiuni echipament | 1699 × 730 × 1520 mm H × W × L |
| Greutate echipament | 165 kg, fără unitatea Tailor |
| Computer recomandat minim | Intel i5 / 4 GB RAM / 64 GB stocare |
| Sistem de operare compatibil | Windows 10 x64 / Windows 11 |
| Interfață computer | 1 × LAN |
| Opțiuni disponibile | Stand extern de control, PC și accesorii, unități de exhaustare fum |
| Avantaje principale | Masă rotativă cu două poziții, axă Z automată, productivitate ridicată, integrare în linii automate și operare ergonomică. |
