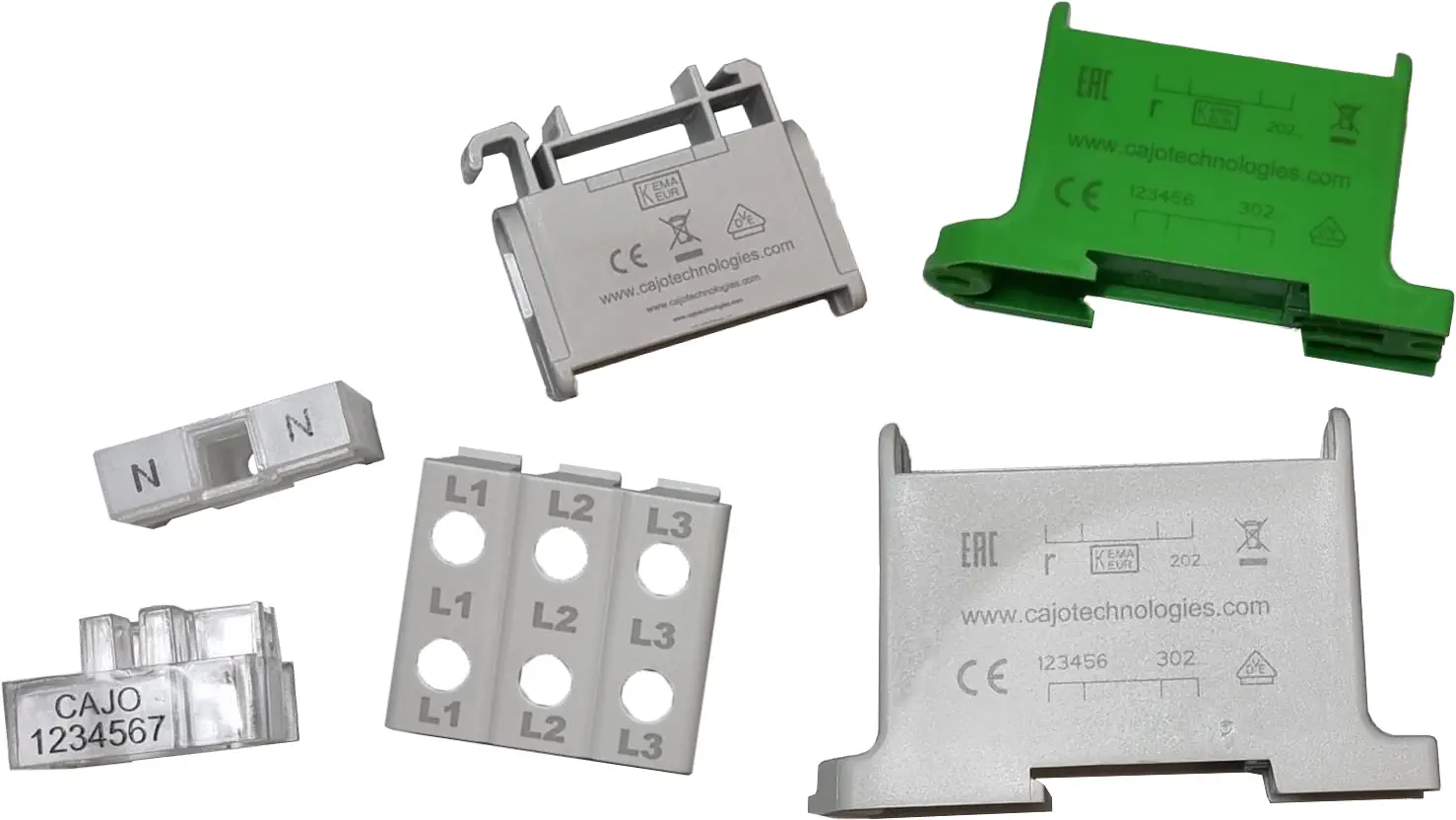

Mostre oficiale Cajo
Materiale și exemple de marcare
Apasă pe o imagine pentru detalii. Rezultatul depinde de material, finisaj și parametrii procesului.
Ghid de aplicație
Fereastră de marcare și materiale
Compară suprafața de marcare, configurația optică și materialele compatibile cu această soluție Cajo.
Fereastră de marcare
Configurează zona de lucru
Reprezentare proporțională
Prin tiling și deplasarea X/Y/Z, câmpul total ajunge până la 570 × 770 mm, în funcție de unitate și optică.
Mostrele provin din aplicații oficiale Cajo. Rezultatul final se confirmă prin test pe piesa și materialul clientului.

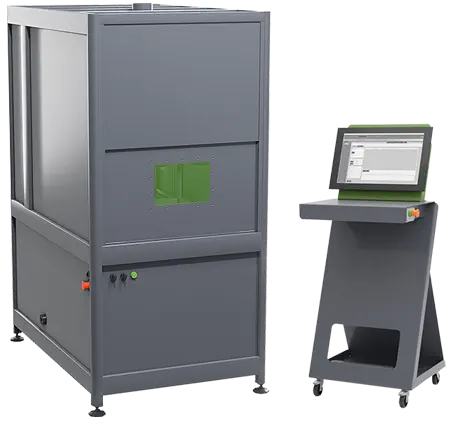

Cajo Hercules Multimark™ – sistem laser pentru marcarea pieselor mari și a mai multor produse într-un singur ciclu
Cajo Hercules Multimark™ este un sistem industrial de marcare laser, acționat servo, conceput pentru personalizarea și trasabilitatea semifabricatelor și produselor finite. Echipamentul permite deplasarea automată a capului de marcare pe axele X, Y și Z, astfel încât poate marca mai multe zone ale unei piese de dimensiuni mari sau mai multe componente mici într-un singur ciclu de lucru.
Sistemul este potrivit pentru aplicații care necesită marcaje permanente, precise și repetabile pe oțel inoxidabil, aluminiu, alte metale și materiale plastice. Poate fi utilizat ca stație de lucru separată sau integrat într-o linie de producție automatizată, fiind o soluție flexibilă pentru industria prelucrătoare, automotive, electronică și producția de componente tehnice.
Prin funcția avansată de segmentare „tiling” din software-ul CajoSuite™, designurile care depășesc câmpul optic al laserului sunt împărțite automat în mai multe zone de marcare. Capul laser este repoziționat cu precizie, iar marcajul final este realizat pe o suprafață extinsă, fără a compromite claritatea sau uniformitatea rezultatului. În funcție de configurația laserului, câmpul total de marcare poate ajunge până la 570 × 770 mm.
Cajo Hercules Multimark™ permite realizarea de logo-uri, texte, numere de serie, coduri de bare, coduri QR, coduri Data Matrix și alte informații variabile despre produs. Conținutul este creat și administrat prin software-ul intuitiv CajoSuite™, iar postul extern de control, echipat cu display LCD de 24″, simplifică operarea și personalizarea marcajelor.
Cu o precizie de poziționare mai bună de 0,1 mm, compatibilitate Industry 4.0 și costuri reduse de exploatare, Cajo Hercules Multimark™ este o soluție durabilă pentru marcarea laser semi-automată a produselor cu forme și dimensiuni variate. Sistemul este compatibil cu unitățile laser Cajo Tailor Fiber, FiberPlus, Advanced, Green și CO₂.
Caracteristici
- Sistemul poate acoperi câmpuri totale de marcare de până la 570 × 770 mm, în funcție de configurația laser și optică.
- Cap de marcare servo-driven pe X, Y și Z
- Permite marcarea mai multor zone ale unei piese mari sau a mai multor piese mici într-un singur ciclu.
- Designurile mari pot fi împărțite automat în zone mai mici de marcare, atunci când depășesc câmpul opticii.
- Poate fi integrat în linia de producție sau utilizat ca stație de lucru separată.
- Potrivit pentru inox, aluminiu, alte metale și materiale plastice.
Specificații tehnice
| Tip laser | Sistem de marcare laser industrial, servo-driven, pentru piese mari sau marcări multiple într-un singur ciclu |
| Clasă laser | Clasa 1 |
| Sursă laser / Unități Tailor compatibile | Tailor Fiber, Tailor FiberPlus, Tailor Advanced, Tailor Green, Tailor CO₂ |
| Lungime de undă laser | În funcție de unitatea Tailor selectată: fibră, verde sau CO₂. |
| Tehnologie de marcare | Marcare laser permanentă cu deplasare servo pe axele X, Y și Z |
| Materiale compatibile | Inox, aluminiu, alte metale și materiale plastice |
| Funcție specială | Tiling în CajoSuite™ pentru împărțirea designurilor mari în mai multe zone de marcare |
| Câmp total de marcare | Până la 570 × 770 mm, în funcție de unitatea Tailor și optică |
| Precizie de poziționare | < 0,1 mm |
| Reglare poziție cap de marcare | Controlată software prin CajoSuite™ |
| Software de marcare | CajoSuite™ |
| Funcții software | Logo-uri, numere de serie, coduri de bare, coduri QR, coduri DataMatrix și informații variabile de produs |
| Controller și operare | Stand extern de control cu display LCD de 24" |
| Compatibilitate computer | Windows 10 64-bit / Windows 11 |
| Conectivitate | 2 × LAN, 1 × RS-422 pentru encoder incremental, 1 × control exhaustor 24 VDC, 1 × trigger pornire marcare |
| Alimentare electrică | 240 V / 50 Hz sau 110 V / 60 Hz, în funcție de versiunea echipamentului |
| Consum electric | 600 W + unitatea Tailor |
| Mediu de operare | 15–35 °C |
| Umiditate admisă | ≤ 80% |
| Ieșire exhaustor fum | 50 mm |
| Dimensiuni echipament | 1850 × 925 × 1350 mm H × W × L |
| Greutate echipament | 300 kg, fără unitatea Tailor |
| Dimensiuni stand extern de control | 1475 × 615 × 580 mm H × W × L |
| Display stand extern de control | LCD 24" |
| Greutate stand extern de control | 60 kg |
| Avantaje principale | Marcaje permanente de calitate ridicată, integrare Industry 4.0, cost redus de operare, proces semi-automat, operare rapidă și suport pentru biblioteca verificată de materiale Cajo. |
