Marcarea pe carton pare simplă până când trebuie ales efectiv echipamentul. O dată și un număr de lot ocupă câțiva milimetri. Un cod Data Matrix are nevoie de margini bine definite pentru a putea fi citit. Un logo, un cod logistic sau un mesaj de câțiva centimetri schimbă din nou cerințele.
De aceea, alegerea dintre CIJ, TIJ și Piezo Inkjet nu pornește de la tehnologia preferată, ci de la cutia care trece prin linie și de la informația care trebuie imprimată.
Pe scurt, CIJ este potrivit mai ales pentru mesaje compacte și linii rapide, TIJ pentru coduri și texte de înaltă rezoluție, iar Piezo Inkjet pentru marcaje mai mari și imprimare directă pe ambalaje secundare.
La B-mark, înainte să recomandăm una dintre aceste variante, analizăm cartonul, mesajul și procesul. Atunci când este necesar, testăm direct pe mostrele clientului.
Primul pas: ce fel de carton trebuie marcat?
„Cutie de carton” nu spune suficient despre suprafața pe care urmează să imprimăm.
Cartonul ondulat neacoperit este poros și absoarbe cerneala. O cutie imprimată, lăcuită sau acoperită poate avea o suprafață mult mai puțin absorbantă. Culoarea suportului influențează contrastul, iar textura poate afecta conturul caracterelor și al codurilor.
Contează și forma cutiei. Unele ambalaje trec foarte stabil prin dreptul capului de imprimare. Altele au îmbinări, deformări sau variații de poziție.
Primul lucru pe care îl verificăm este, așadar, cartonul real pe care va fi realizată marcarea.
Al doilea pas: ce trebuie imprimat?
După material, analizăm mesajul.
Pentru un lot și o dată avem alte cerințe decât pentru un QR, un Data Matrix, un cod de bare sau un logo mare.
Dimensiunea contează mult. Dacă avem nevoie de două rânduri scurte de text, un sistem compact poate fi suficient. Dacă vrem să folosim o suprafață mare a cutiei pentru coduri, texte și elemente grafice, intrăm într-o altă categorie de echipamente.
Trebuie să știm și dacă informația este fixă sau se schimbă de la o cutie la alta, dacă mesajul vine dintr-o bază de date și dacă un cod trebuie scanat ulterior.
Un cod 2D trebuie să fie vizibil și să poată fi citit în condițiile reale în care va fi folosit.
Al treilea pas: cum se deplasează cutia prin linie?
Viteza este importantă, dar ne interesează și dacă produsul trece constant prin aceeași poziție, cât de aproape poate fi montat capul de imprimare, dacă există vibrații și cât timp are sistemul pentru realizarea mesajului.
Această etapă poate schimba recomandarea.
Un TIJ poate oferi o definiție foarte bună, însă capul trebuie să lucreze aproape de suprafață. Într-o linie unde cutiile au variații mai mari de poziție, o soluție Piezo concepută pentru o distanță mai mare față de substrat poate fi mai ușor de integrat.
Abia după ce avem aceste informații are sens să comparăm tehnologiile.
CIJ pentru carton: rapid și flexibil pentru mesaje compacte
CIJ înseamnă Continuous Inkjet. Cerneala circulă continuu prin sistem, iar picăturile necesare formării mesajului sunt direcționate către suprafață fără ca imprimanta să atingă produsul.
Pentru marcare pe carton, CIJ este util mai ales atunci când trebuie imprimate date, loturi, coduri interne, serii sau alte informații compacte, iar linia funcționează la viteză ridicată.
Un avantaj practic este toleranța bună la mișcarea produsului și imprimarea fără contact. Tehnologia este folosită pe multe tipuri de produse și ambalaje, iar alegerea cernelii permite adaptarea la diferite suprafețe.
În portofoliul B-mark avem gama CIJ alphaJET, inclusiv modele precum alphaJET 5 X, alphaJET 5 HS, alphaJET 5 HS-M și alphaJET 5 SP. Modelele sunt concepute pentru codificare industrială fără contact, iar pentru mai multe configurații cartonul este menționat printre materialele compatibile. alphaJET 5 SP are inclusiv exemple de codificare directă pe cutii din carton.
Unde are avantaj tehnologia CIJ
CIJ se potrivește bine atunci când mesajul este relativ mic, linia este rapidă și informația se modifică frecvent.
Poate fi o soluție foarte practică pentru o cutie alimentară pe care trebuie imprimate, de exemplu, data și lotul în timp ce produsul se deplasează continuu.
Ce limitări trebuie luate în calcul
CIJ nu este prima alegere pentru grafice mari sau pentru utilizarea unei suprafețe extinse a cutiei.
Rezoluția și înălțimea mesajului sunt mai limitate decât în cazul sistemelor dedicate imprimării de înaltă rezoluție. În plus, tehnologia folosește cerneală și solvent, ceea ce înseamnă consumabile și operațiuni specifice de întreținere.
Pentru un cod foarte mic care trebuie citit cu precizie sau pentru un logo mare, merită să analizăm și celelalte două tehnologii.
TIJ pentru carton: definiție ridicată pentru texte și coduri compacte
TIJ înseamnă Thermal Inkjet.
Tehnologia folosește cartușe cu cap de imprimare integrat și este apreciată pentru calitatea foarte bună a caracterelor și codurilor. Este potrivită în special pentru suprafețe plane și pentru situațiile în care distanța dintre cap și ambalaj poate fi menținută constantă.

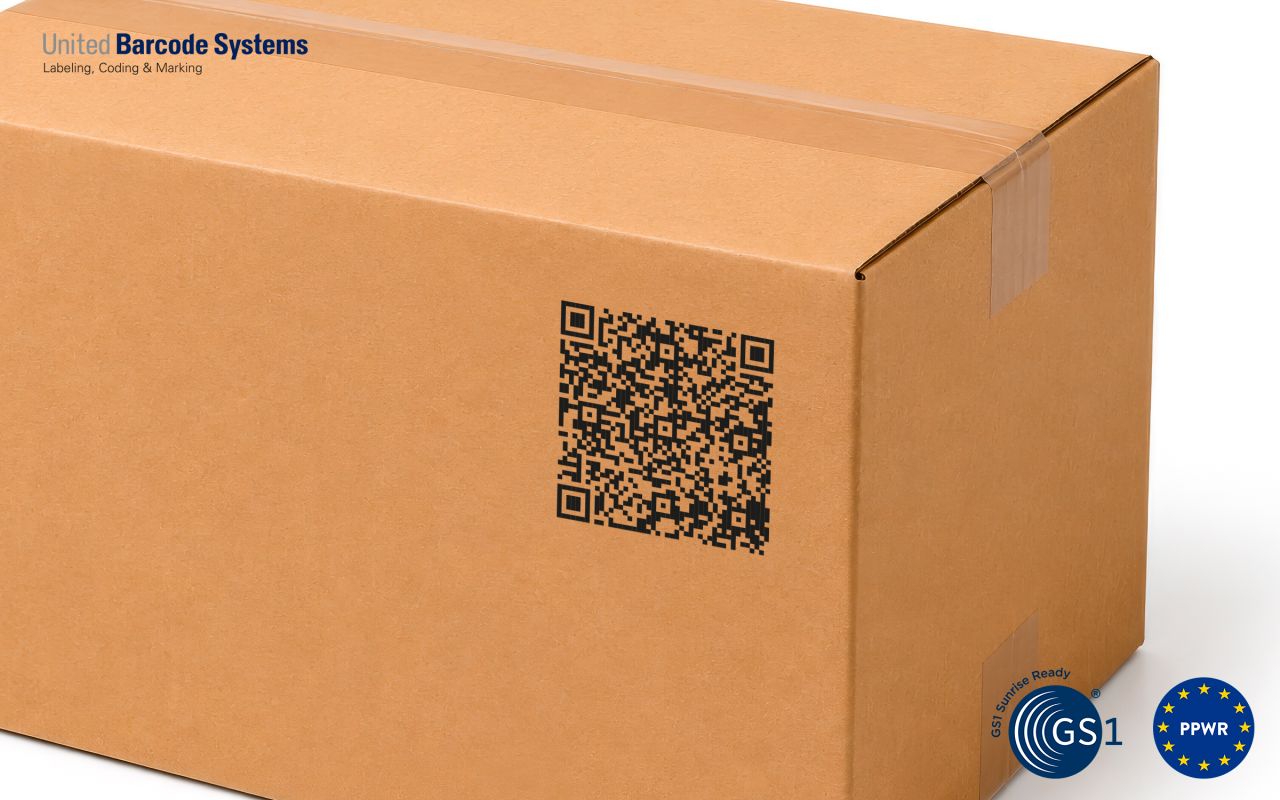

Pe carton, TIJ poate imprima texte, date, loturi, logo-uri, coduri de bare, Data Matrix și QR, în funcție de sistem.
În portofoliul B-mark avem UBS TJXe și Squid Ink Viper. TJXe ajunge până la 12,7 mm înălțime de imprimare și poate lucra cu cerneluri pentru suprafețe poroase sau neporoase. Sistemul poate genera GS1 DataMatrix, QR și alte informații variabile. Viper este, de asemenea, un sistem TIJ de înaltă rezoluție pentru produse și ambalaje, inclusiv suprafețe poroase și neporoase atunci când se utilizează cerneala potrivită.
Unde are avantaj TIJ
Principalul atu este claritatea.
Dacă pe o cutie trebuie imprimat un Data Matrix de dimensiuni reduse, un cod de bare sau un text mic cu margini bine definite, TIJ merită analizat.
Este o tehnologie compactă și, în multe configurații, ușor de integrat în mașini sau linii existente.
Ce limitări trebuie luate în calcul
Distanța dintre cap și suprafață este importantă. Dacă o cutie trece când foarte aproape, când mult mai departe de cap, calitatea poate varia.
Înălțimea de imprimare este și ea mai redusă decât la sistemele Piezo de format mare.
Cartușele sunt ușor de înlocuit și aduc de fiecare dată un cap nou, însă costul lor trebuie analizat în raport cu volumul real de imprimare.
Piezo Inkjet pentru carton: când avem nevoie de marcaje mai mari
Piezo Inkjet, denumit și PIJ sau DOD în funcție de configurație și producător, folosește capete piezoelectrice pentru controlul picăturilor de cerneală.
Pentru carton și ambalaje secundare, este una dintre cele mai interesante tehnologii atunci când vrem să imprimăm mesaje mai mari, logo-uri, coduri de bare, coduri 2D și informații variabile direct pe cutie.
În această categorie, portofoliul B-mark include gama UBS APLINK, cu APLINK HRX, HRX MAX, HRX BICOLOR, LCX36e și MRX72e, precum și sisteme Squid Ink CoPilot, printre care CoPilot Max LT și alte configurații pentru imprimare de înaltă rezoluție pe cutii și carton. HRX este destinat direct cutiilor și ambalajelor colective, iar HRX MAX poate realiza mesaje de până la 140 mm înălțime.
În zona CoPilot, Max LT este proiectat pentru situațiile în care distanța dintre cap și produs nu poate fi păstrată perfect constantă, un avantaj important atunci când cutiile prezintă variații de poziție. B-mark îl recomandă pentru carton și cutii în astfel de procese.
Unde are avantaj Piezo Inkjet
Principalul avantaj este suprafața de imprimare.
Dacă vrem să folosim o zonă mai mare a cutiei pentru informații variabile, Piezo oferă mult mai multă libertate decât un marcator destinat textelor compacte.
Poate fi util și atunci când compania dorește să reducă numărul variantelor de cutii pretipărite. O cutie neutră poate primi informația necesară mai târziu în proces, în funcție de produsul care intră în ambalaj.
Pentru carton ondulat, unde avem frecvent mesaje mari și coduri logistice, aceasta este una dintre tehnologiile pe care le analizăm cel mai des.
Ce limitări trebuie luate în calcul
Sistemul ocupă în general mai mult spațiu decât un TIJ compact și integrarea poate necesita o analiză mai atentă a liniei.
Trebuie alese corect capul, cerneala și distanța față de suprafață. Pentru anumite materiale neporoase pot fi necesare formule solvent sau UV și, în unele configurații, un sistem UV LED pentru polimerizarea cernelii.
Pentru un simplu lot de câțiva milimetri pe o linie foarte rapidă, un sistem Piezo de format mare poate fi mai mult decât este necesar.
Ce produse B-mark putem analiza pentru marcarea cartonului?
Pentru CIJ, putem analiza gama alphaJET de la Koenig & Bauer Coding, inclusiv alphaJET 5 X, 5 HS, 5 HS-M și 5 SP, în funcție de viteza liniei, mesaj și cerneală.
Pentru TIJ, portofoliul actual include UBS TJXe și Squid Ink Viper, potrivite pentru marcaje compacte și de înaltă rezoluție.
Pentru Piezo Inkjet, avem sistemele APLINK HRX, HRX MAX, HRX BICOLOR, LCX36e și MRX72e, precum și gama CoPilot de la Squid Ink, cu soluții precum CoPilot Max LT pentru cutii și ambalaje secundare.
Care tehnologie este mai potrivită pentru carton?
Dacă vorbim despre loturi, date și mesaje scurte pe linii rapide, CIJ este adesea primul sistem pe care merită să îl verificăm.
Pentru coduri mici, texte clare și rezoluție ridicată, TIJ poate fi alegerea mai potrivită, mai ales când cutia trece stabil și aproape de capul de imprimare.
Pentru mesaje mari, logo-uri, coduri logistice sau imprimarea unei suprafețe mai extinse a ambalajului, Piezo Inkjet oferă mai multă libertate și o înălțime de imprimare mai mare.
Alegerea finală se face însă pe cartonul real.
Uneori diferența dintre două tehnologii devine evidentă imediat după primul test. Putem vedea care mesaj este mai clar, cum se comportă cerneala, dacă un cod se scanează corect și dacă echipamentul poate lucra la viteza necesară.
Pentru client, acesta este și cel mai simplu mod de a lua decizia: comparăm rezultatul pe cutia care va intra efectiv în producție și alegem tehnologia care răspunde cerințelor acelui proces.
