Telesis

TMP3200

Selectați mai multe echipamente și trimiteți o singură solicitare.

Nu știți ce produs vi se potrivește? Folosiți B-Mark Helper.

Mostre oficiale Telesis

Materiale și exemple de marcare

Apasă pe o imagine pentru detalii. Rezultatul depinde de material, finisaj și parametrii procesului.

Text marcat pe metal neferos

Micropercuție permanentă pentru text, serii, simboluri și coduri 2D. Rezultatul se confirmă prin test pe piesă.

Aplicație de identificare pe metal

Micropercuție permanentă pentru text, serii, simboluri și coduri 2D. Rezultatul se confirmă prin test pe piesă.

Exemplu de aplicație Telesis

Ghid de aplicație

Fereastră de marcare și materiale

Micropercuție permanentă pentru text, serii, simboluri și coduri 2D. Rezultatul se confirmă prin test pe piesă.

Fereastră de marcare

150 × 100 mm

Reprezentare proporțională

Configurație selectată 150 × 100 mm

Dimensiune nominală 4 × 6 in.

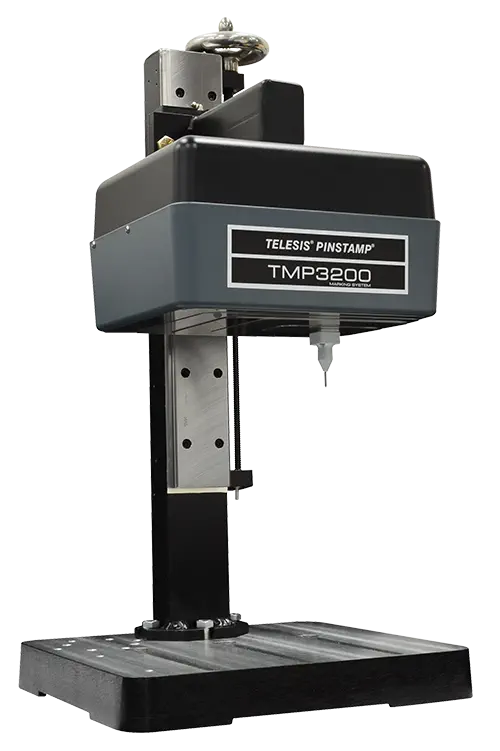

TMP3200 este un sistem PINSTAMP® dot peen cu platformă X/Y robustă, proiectat pentru marcaje de calitate pe piese și componente industriale. Oferă o zonă generoasă de marcare și rezultate constante în aplicații repetitive.

Caracteristici

  • Densitatea punctelor: Până la 200 de puncte pe inch 79 de puncte pe centimetru
  • Alegere de știfturi de marcare interschimbabile: 0,001 in – 0,018 in 0,03 mm – 0,34 mm
  • Viteze de marcare de până la șase caractere pe secundă
  • Generează automat numere de serie, oră, dată și coeficiente de schimb
  • Depozitați până la 400 de modele de marcare
  • Interfațat cu ușurință cu PLC-uri și computere gazdă

Specificații tehnice

Dimensiuni cap 287 × 262 × 167 mm
Greutate 6,8 kg, cap de marcare și cablu
Temperatură de operare 0-50 °C (32-122 °F), fără condens
Alimentare cu aer aer curat și uscat, 4,0-6,9 bar (60-100 psi)
Consum de aer 0,04 SCFM în repaus; 0,80 SCFM în timpul marcării
Fereastră de marcare 150 × 100 mm (6 × 4 in)
Tipuri de ace seriile 25S, 25L, 25XL sau 150SA
Material ace metal sinterizat sau oțel inoxidabil cu vârf diamantat ori din carbură pentru seriile 25S/25L/25XL; metal sinterizat sau oțel de scule cu vârf din carbură pentru seria 150SA
Compatibilitate materiale de la materiale plastice moi până la oțel călit, maximum RC60
Adâncime de marcare 0,03-0,63 mm, în funcție de ac și material
Dimensiune minimă caracter 0,76 mm (0,03 in)
Rezoluție 10-200 puncte/in
Viteză de marcare până la 4 caractere/secundă pentru caractere 5×7 de 3 mm, cu acul și setările standard descrise de producător
Conectivitate PLC și interfață cu computer gazdă
