Ghid de aplicație
Fereastră de marcare și materiale
Micropercuție permanentă pentru text, serii, simboluri și coduri 2D. Rezultatul se confirmă prin test pe piesă.
Fereastră de marcare
101,6 × 25,4 mm
Reprezentare proporțională
Configurație selectată
101,6 × 25,4 mm

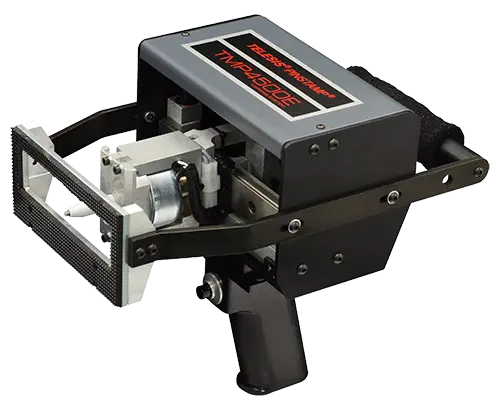

TMP4500E este un echipament portabil dot peen, conceput pentru marcare directă pe piese fără necesar de aer comprimat. Este potrivit pentru intervenții mobile și aplicații unde flexibilitatea la punctul de lucru este importantă.
Caracteristici
- Fereastra de marcare de 1″ x 4″ 25,4 mm x 101,6 mm
- Platformă X/Y robustă, cu întreținere redusă, acționată cu cremalieră și pinion
- Marca o gamă largă de materiale, de la materiale plastice moi la oțel întărit - până la Rc60
- Funcția de lovire dublă permite ca punct să fie marcat de două ori atunci când adâncimea suplimentară este o problemă
- Ansamblul obturator protejează capul de marcare de contaminanții solizi
- Disponibil cu 2 controlere
- Controlerul autonom TMC470 de ultimă generație are două porturi seriale, port USB și port Ethernet
- Controlerul autonom TMC600 de ultimă generație are un ecran tactil durabil și o interfață intuitivă cu utilizatorul, software-ul Merlin Touch
- Densitatea punctelor de până la 200 de puncte pe inch 79 de puncte pe centimetru
- Alegerea tipurilor de știfturi de marcare interschimbabile pentru adâncimi de la 0,001″ – 0,018″ 0,03mm – 0,45mm
- Cursarea știftului se adaptează la neregularități ale suprafeței până la 0,25 inchi 6 mm
- Generează automat numere de serie, oră, dată și coduri de schimb
- Interfațat cu ușurință cu PLC-uri controlere logice programabile și computere gazdă
Specificații tehnice
| Dimensiuni cap | 244,22 × 181,78 × 278,45 mm |
| Grad de protecție | NEMA 1 / IP30 |
| Greutate | 3,82 kg marcator și cablu; 3,00 kg numai marcatorul |
| Nivel de zgomot | 81,4 dB maxim; 73,1 dB LEQ |
| Vibrații | maximum 2,5 m/s² |
| Fereastră de marcare | 100 × 25 mm (4 × 1 in) |
| Număr de ace de impact | 1 |
| Tip ac | carbură, cu unghi al conului de 30° sau 45° |
| Cursă maximă ac | 8,26 mm pentru cursă lungă; 4,45 mm pentru cursă scurtă |
| Temperatură de operare | 0-50 °C (32-122 °F), fără condens |
| Umiditate | 10-80% |
| Compatibilitate materiale | de la materiale plastice moi până la oțel călit, maximum RC60 |
| Adâncime de marcare | 0,03-0,34 mm |
| Viteză de marcare | până la 5 caractere/secundă |
| Acționare | electrică; nu necesită aer comprimat |
| Conectivitate | PLC și interfață cu computer gazdă |
| Controlere | TMC470 sau Merlin III pe PC |
