Telesis

TMP4750

Selectați mai multe echipamente și trimiteți o singură solicitare.

Nu știți ce produs vi se potrivește? Folosiți B-Mark Helper.

Mostre oficiale Telesis

Materiale și exemple de marcare

Apasă pe o imagine pentru detalii. Rezultatul depinde de material, finisaj și parametrii procesului.

Text și serie prin micropercuție

Micropercuție permanentă pentru text, serii, simboluri și coduri 2D. Rezultatul se confirmă prin test pe piesă.

Text de identificare pe piesă metalică

Micropercuție permanentă pentru text, serii, simboluri și coduri 2D. Rezultatul se confirmă prin test pe piesă.

Exemplu de aplicație Telesis

Ghid de aplicație

Fereastră de marcare și materiale

Micropercuție permanentă pentru text, serii, simboluri și coduri 2D. Rezultatul se confirmă prin test pe piesă.

Fereastră de marcare

140 × 40 mm

Reprezentare proporțională

Configurație selectată 140 × 40 mm

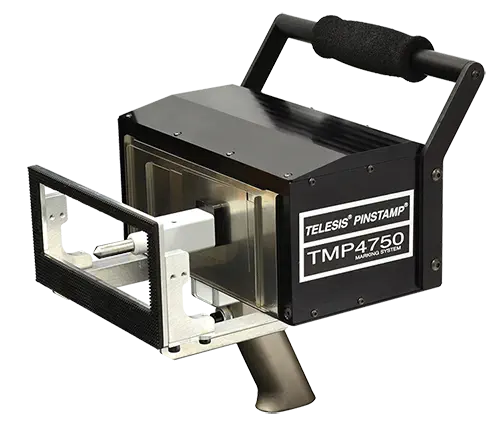

TMP4750 este un sistem PINSTAMP® modern pentru marcare dot peen, dezvoltat pentru aplicații care cer precizie, fiabilitate și integrare facilă. Este potrivit pentru trasabilitate permanentă în procese industriale variate.

Caracteristici

  • Fereastra de marcare de 5,5″ x 1,57″ 140 mm x 40 mm
  • Platformă X/Y robustă, cu întreținere redusă, acționată cu cremalieră și pinion
  • Marca o gamă largă de materiale, de la materiale plastice moi la oțel întărit - până la Rc60
  • Funcția de lovire dublă permite ca punct să fie marcat de două ori atunci când adâncimea suplimentară este o problemă
  • Ansamblul obturator protejează capul de marcare de contaminanții solizi
  • Disponibil cu 2 controlere
  • Controlerul autonom TMC470 de ultimă generație are două porturi seriale, port USB și port Ethernet
  • Controlerul autonom TMC600 de ultimă generație are un ecran tactil durabil și o interfață intuitivă cu utilizatorul, software-ul Merlin Touch
  • Densitatea punctelor de până la 200 de puncte pe inch 79 de puncte pe centimetru
  • Alegerea tipurilor de știfturi de marcare interschimbabile pentru adâncimi de la 0,001″ – 0,018″ 0,03mm – 0,45mm
  • Cursarea știftului se adaptează la neregularități ale suprafeței până la 0,25 inchi 6 mm
  • Generează automat numere de serie, oră, dată și coduri de schimb
  • Interfațat cu ușurință cu PLC-uri controlere logice programabile și computere gazdă

Specificații tehnice

Dimensiuni cap 277,9 × 244 × 265,9 mm
Grad de protecție NEMA 2 / IP41
Greutate 3,5 kg versiunea pentru montaj fix; 4,1 kg versiunea portabilă, cu cablu, mâner și distanțier
Temperatură de operare 0-50 °C (32-122 °F), fără condens
Alimentare cu aer aer curat și uscat, 2,8-6,9 bar (40-100 psi)
Consum de aer 0,019 l/s (0,04 SCFM) în repaus; 0,37 l/s (0,8 SCFM) în timpul marcării
Fereastră de marcare 140 × 40 mm (5,51 × 1,57 in)
Tipuri de ace seriile 25S și 150SA
Material ace metal sinterizat sau oțel inoxidabil cu vârf diamantat ori din carbură pentru seria 25S; metal sinterizat sau oțel de scule cu vârf din carbură pentru seria 150SA
Compatibilitate materiale de la materiale plastice moi până la oțel călit, maximum RC60
Adâncime de marcare 0,03-0,34 mm
Dimensiune minimă caracter 0,75 mm (0,03 in)
Rezoluție 10-200 puncte/in
Conectivitate PLC și interfață cu computer gazdă
Controlere TMC470, TMC520 sau Merlin III pe PC
